PV Ribbon ምንድን ነው እና እንዴት ነው የሚመረተው?

የ PV ሪባን ምንድን ነው እና እንዴት ነው የሚመረተው?

ፒቪ ሪባንበክሪስታልላይን የሲሊኮን ፎቶቮልቲክ ሞጁሎች ውስጥ ለአሁኑ ስርጭት ወሳኝ መሪ ነው። በተለምዶ የሚንከባለል፣ የሚያንከባለል እና ቆርቆሮ የማዘጋጀት ሂደቶችን ከሚፈጽም ከፍተኛ ብቃት ካለው የመዳብ መሰረት ነው። እንደ አፕሊኬሽኑ መሰረት፣ የ PV ሪባኖች በዋናነት በ interconnection ribbons እና busbar ribbs ተከፋፍለዋል።

እርስ በርስ የሚገናኙ ጥብጣቦች በአቅራቢያ ያሉ የፀሐይ ህዋሶችን ያገናኛሉ, ይህም በሴሎች የሚፈጠረውን ጅረት ወደ ሴል ሕብረቁምፊ ይመራሉ. ባጠቃላይ ትልቅ መጠን ያላቸው የባስባር ጥብጣቦች ከሕዋሱ ሕብረቁምፊዎች ውስጥ ያለውን ጅረት ይሰበስባሉ እና ወደ ሞጁሉ የውጤት ተርሚናሎች ወይም መጋጠሚያ ሳጥን ያቀናሉ። ስለሆነም የሪባን ልኬት ትክክለኛነት፣ ቀጥተኛነት፣ የሽፋን ተመሳሳይነት እና ሜካኒካል ባህሪያት በቀጥታ የሽያጭ ሂደቱን መረጋጋት እና የሞጁሉን የረጅም ጊዜ አስተማማኝነት ላይ ተጽዕኖ ያሳድራሉ።

የመዳብ ሽቦ ለምን ወደ ጠፍጣፋ ሪባን መጠቅለል አለበት?

ባህላዊ ክብ የመዳብ ሽቦ በቀጥታ በ PV ሞጁሎች ውስጥ መጠቀም አይቻልም; ተሻጋሪ ቅርፁን ለመለወጥ የፕላስቲክ ቅርጸ-ቁምፊን ይፈልጋል ፣ ይህም ቁሳቁሱን ከክብ መገለጫ ወደ ጠፍጣፋ ስትሪፕ ከትክክለኛ ስፋት እስከ ውፍረት ሬሾ ይለውጠዋል።

በሬቦን ምርት ውስጥ፣ የመንከባለል ሂደት ዋና ተግባር "የመዳብ ሽቦውን ማደለብ" ብቻ ሳይሆን የተረጋጋ ስፋትን፣ ውፍረትን፣ የጠርዝ ጥራትን እና ጠፍጣፋነትን በተቆጣጠረ ቅርጽ ማግኘት ነው። የወርድ መዋዠቅ የሽያጭ አሰላለፍ ላይ ተጽእኖ ሊያሳድር ይችላል፣ ያልተስተካከለ ውፍረት በኤሌክትሪክ የመቋቋም ወጥነት ላይ ተጽዕኖ ያሳድራል፣ እና ደካማ ቀጥተኛነት በሚቀጥሉት ደረጃዎች ወደ ጠመዝማዛ ጉድለቶች እና ያልተረጋጋ ቆርቆሮ መትከልን ያስከትላል።

ስለዚህ፣ የPV ሪባን ማንከባለል ሂደት የቁሳቁስ መዛባት፣ የውጥረት ቅንጅት፣ የመጠን ፍተሻ እና የገጽታ ጥራት ላይ በአንድ ጊዜ መቆጣጠርን ይጠይቃል።

የ PV ሪባን የማምረት ሂደት

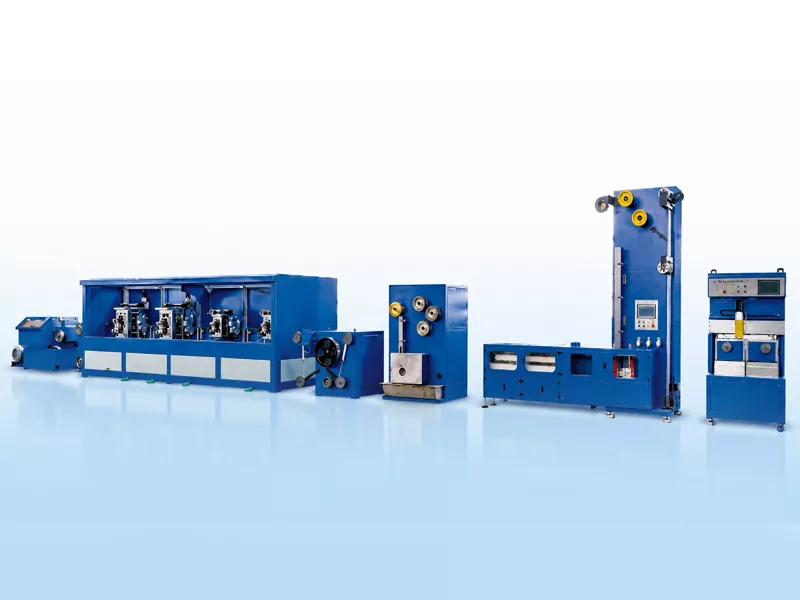

የተለመደየ PV ሪባን ምርት መስመርTU1 ኦክሲጅን የሌለው የመዳብ ሽቦ እንደ ጥሬ ዕቃ ይጠቀማል። እንደ ባለ ብዙ ደረጃ ሽቦ መሳል፣ ትክክለኛነት ማንከባለል፣ ቀጣይነት ያለው ማደንዘዣ፣ የፍሳሽ ህክምና፣ ሙቅ-ማጥለቅ ቆርቆሮ እና አውቶማቲክ ጠመዝማዛ በመሳሰሉት ሂደቶች ከክብ የመዳብ ሽቦ ጠፍጣፋ እና በቆርቆሮ የታሸገ ኮንዳክቲቭ ሪባንን ቀጣይነት ባለው መልኩ ማምረት ይችላል።

ከመዳብ ሽቦ እስከ ፒቪ ሪባን የማምረት ሂደት

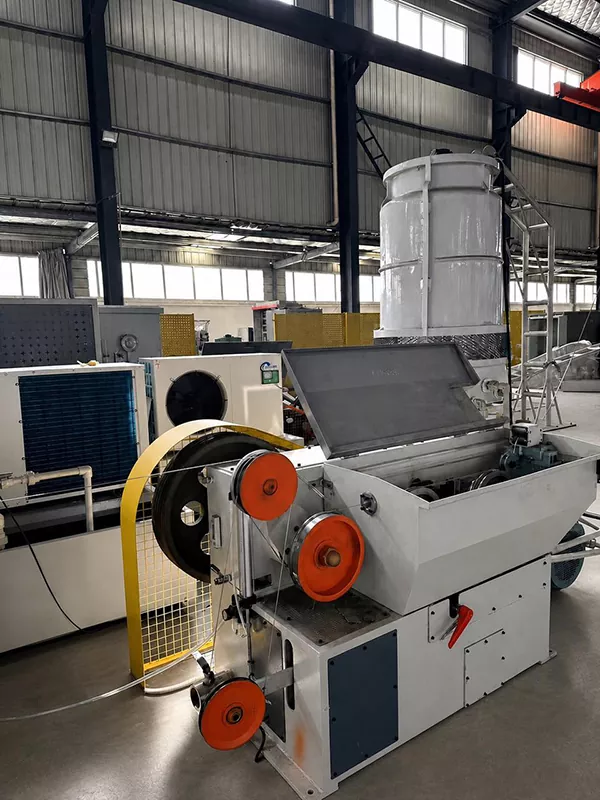

የስዕል ማሽን

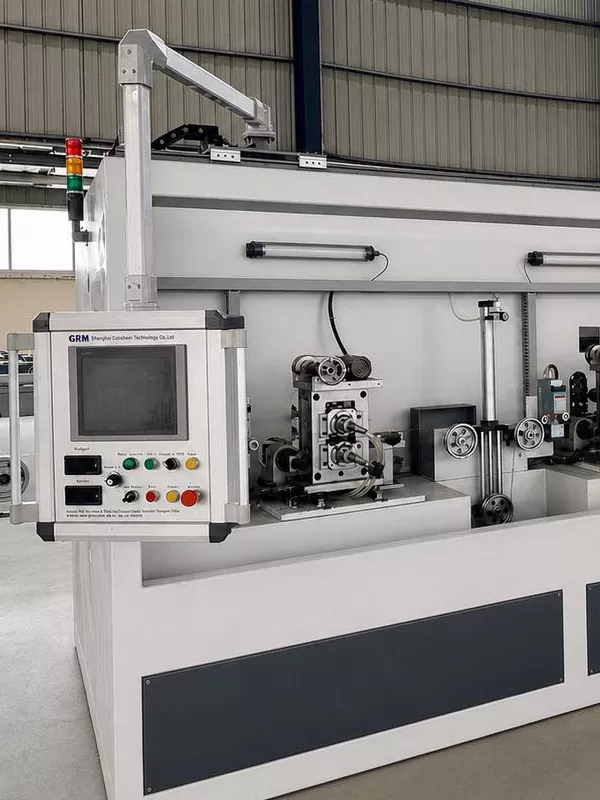

4 ጥቅል ማቆሚያ

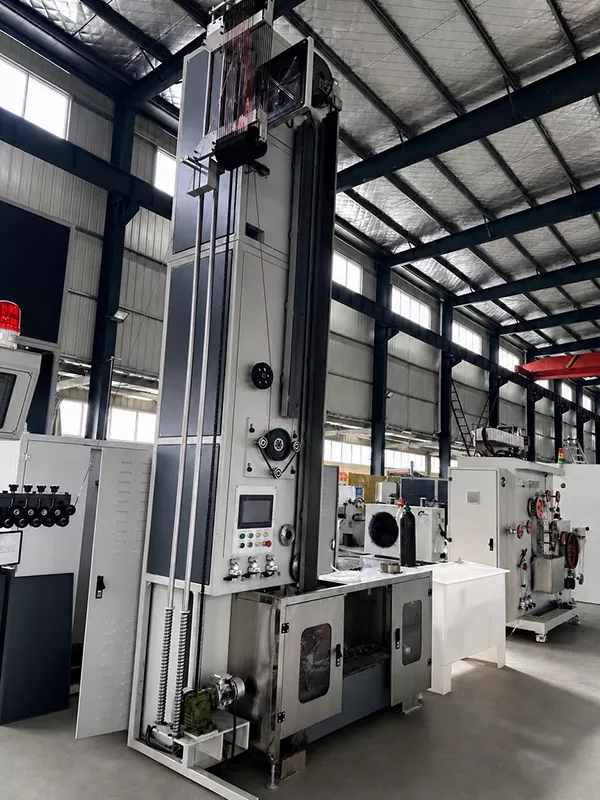

ማቃለል

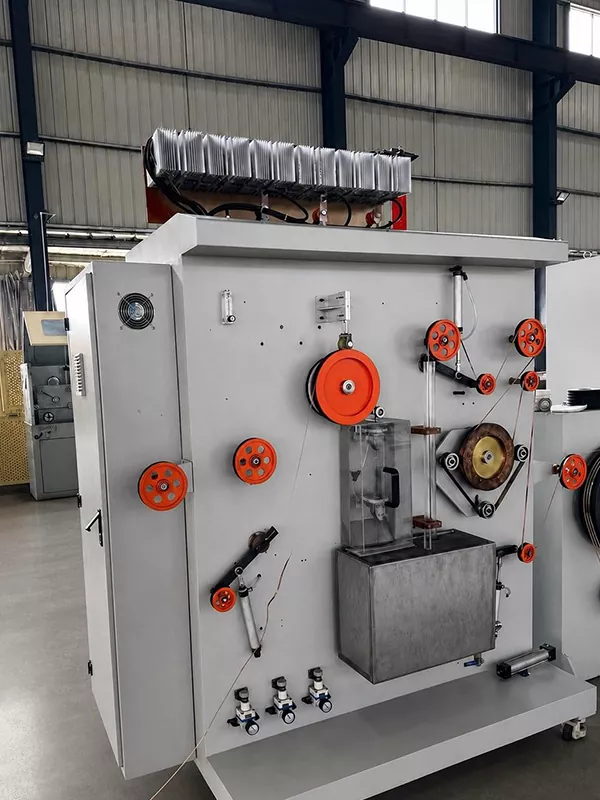

ቆርቆሮ ሽፋን

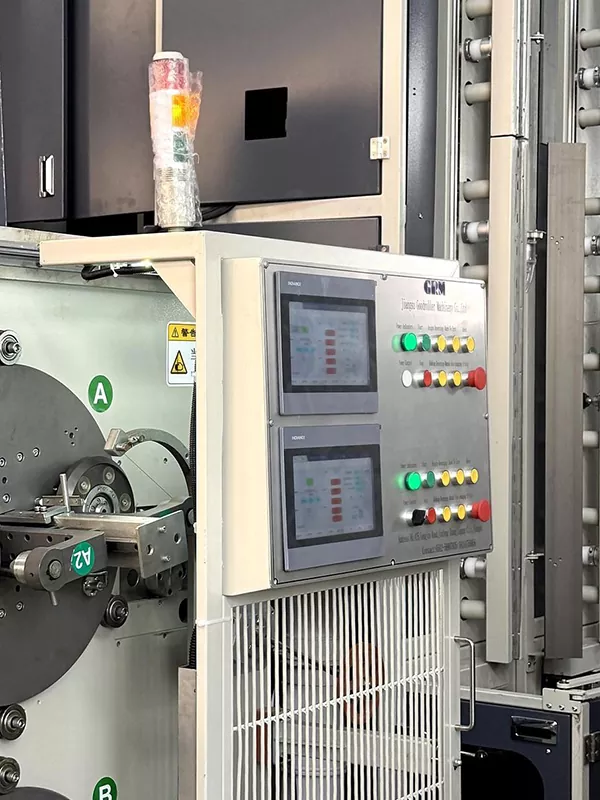

ራስ-ሰር ጥቅልል ​​ቻንግ

ትክክለኛነትን መውሰድ

ክብ የመዳብ ሽቦ → የሽቦ መሳል → ትክክለኛነት ሮሊንግ → አነልንግ → ፍሉክስ ሕክምና → ሙቅ-ማጥለቅ ቆርቆሮ → አውቶማቲክ ጠመዝማዛ

ቁልፍ የማምረት ተግዳሮቶች

1. ስፋት እና ውፍረት መቆጣጠሪያ

የሪብኖው ስፋት እና ውፍረት የሚሸጠውን የመገናኛ ቦታ, የኤሌክትሪክ መከላከያ ጥንካሬ እና የሞጁሉን አቀማመጥ መረጋጋት ይወስናል. ለሰፊ፣ ቀጫጭን የአውቶቡስ ባር ምርቶች፣ በሚንከባለሉበት ጊዜ ጥቃቅን ለውጦች እንኳን በቀጣዮቹ የቆርቆሮ ንጣፍ እና በመጠምዘዝ ደረጃዎች ይጨምራሉ።

2. ጠፍጣፋ እና ቀጥተኛነትን ያርቁ

የተራቆተ ጠፍጣፋ እና ቀጥተኛነት ቆርቆሮ በሚለብስበት ጊዜ፣ የጭንቀት መረጋጋት እና ጠመዝማዛ ንጽህና ላይ መንገዱን ይነካል። ደካማ ቀጥተኛነት ገመዱ እንዲንከራተት ያደርገዋል፣ ይህም ወደ ወጣ ገባ ጠመዝማዛ ወይም በሚቀጥሉት ሂደቶች ላይ ለሚደረጉ ማስተካከያዎች የመቀነስ ጊዜን ያስከትላል።

3. ማደንዘዣ እና ሜካኒካል ባህሪያት

የተጠቀለሉ የመዳብ ሰቆች የሜካኒካል ባህሪያቸውን ለማስተካከል ማደንዘዣ ያስፈልጋቸዋል። በቂ ያልሆነ ማደንዘዣ ከመጠን በላይ ጥንካሬን ያስከትላል ፣ ይህም በሞጁሉ ውስጥ የሚቀጥለውን መሸጥ እና የጭንቀት እፎይታን ይከላከላል ። በተቃራኒው ከመጠን በላይ መጨመር የምርት መረጋጋትን እና የመጠን ጥንካሬን ሊጎዳ ይችላል.

4. የቲን ሽፋን ዩኒፎርም

ትኩስ-ዲፕ ቆርቆሮን መትከል የሪባንን ገጽታ እና ጠርዞችን ሙሉ ሽፋን ያስፈልገዋል. በጣም ቀጭን የሆነ ሽፋን የመሸጥ አቅምን ይጎዳል፣ ከመጠን በላይ ወፍራም ሽፋን ደግሞ የቁሳቁስ ፍጆታን ይጨምራል እና የመጠን ጥንካሬን ሊጎዳ ይችላል።

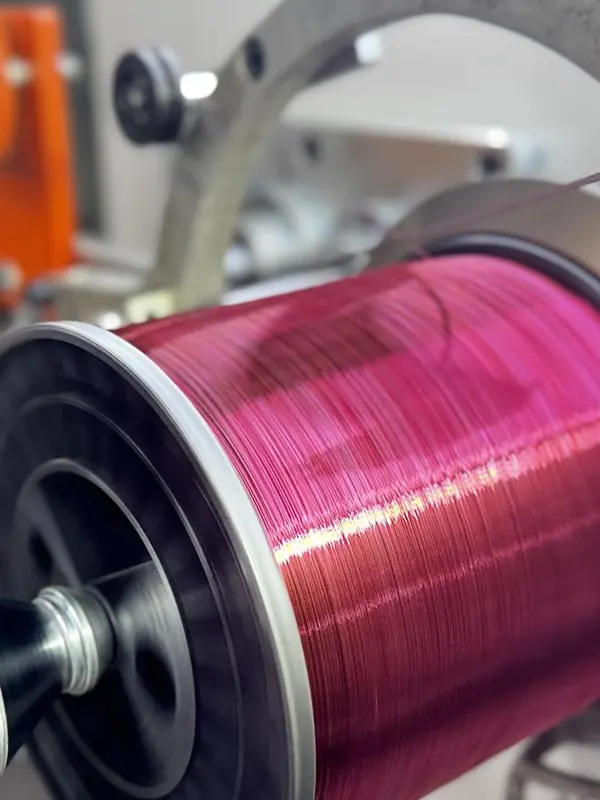

5. ጠመዝማዛ ወጥነት

አውቶማቲክ ጠመዝማዛ የምርቱን ገጽታ ብቻ ሳይሆን ተከታይ ማሸጊያውን፣ መጓጓዣውን እና አጠቃቀሙን ይነካል። እንደ የውጥረት መቆጣጠሪያ፣ በሰርቪ-የሚነዱ የመተላለፊያ ዘዴዎች፣ እና ስፑል-መለዋወጫ ዘዴዎች ያሉ ምክንያቶች የጠመዝማዛ ጥብቅነትን እና የጠርዝ አሰላለፍ ይወስናሉ።

ለምን የመስመር ላይ መለካት አስፈላጊ ነው።

ቀጣይነት ባለው ምርት ውስጥ፣ በእጅ የሚደረጉ የቦታ ቼኮች በማሽከርከር ሂደት ውስጥ ስለሚከሰቱ ስፋት እና ውፍረት ልዩነቶች ወቅታዊ ምላሽ መስጠት አይችሉም። የመስመር ላይ የሌዘር መለካት በእውነተኛ ጊዜ የመጠን መዛባትን ይከታተላል እና መረጃን ወደ ኦፕሬተር በይነገጽ ይመገባል ፣ ይህም ኦፕሬተሮች የሂደት መለኪያዎችን በፍጥነት እንዲያስተካክሉ ያስችላቸዋል።

ለ PV ሪባን አምራቾች የመስመር ላይ ፍተሻ ዋጋ የማይስማሙ ምርቶችን በመለየት ላይ ብቻ ሳይሆን የባች-ወደ-ባች ልዩነትን በመቀነስ እና ቀጣይነት ባለው የምርት ጊዜ ውስጥ ወጥነትን ማሳደግ ነው።

የተለመደው የምርት ክልል

ለ PV አውቶቡሶች የተለመዱ የተጠናቀቁ ልኬቶች ከ 3 እስከ 8 ሚሜ ስፋት እና ከ 0.2 እስከ 0.4 ሚሜ ውፍረት. ስለ ልኬቶች ፣ መቻቻል ፣ የቆርቆሮ ሽፋን ውፍረት እና ሜካኒካል ባህሪዎች የተወሰኑ መስፈርቶች የሚወሰኑት በሞጁል ዲዛይን ፣ የሽያጭ ሂደቶች እና የደንበኞች ምርት ደረጃዎች ነው።

ማጠቃለያ

የ PV ሪባን ማምረት አንድ ነጠላ መሣሪያን የሚያካትት ሂደት አይደለም; ይልቁንም ሽቦ መሳል፣ ማንከባለል፣ ማደንዘዣ፣ ቆርቆሮ መቀባት፣ ፍተሻ እና ጠመዝማዛን ያካተተ ቀጣይነት ያለው የተቀናጀ ሂደት ነው። ከፍተኛ ብቃት ያላቸውን የፎቶቮልታይክ ሞጁሎች ለማምረት፣ የተረጋጋ ሪባን ልኬቶች፣ ጥሩ ቀጥነት፣ አንድ ወጥ የሆነ ቆርቆሮ ሽፋን እና ቁጥጥር የሚደረግበት ሜካኒካል ባህሪያት የሞጁሉን የሽያጭ ጥራት እና የረጅም ጊዜ አስተማማኝነት ለማረጋገጥ መሰረታዊ ናቸው።
